Récipients aux règles Din 43700

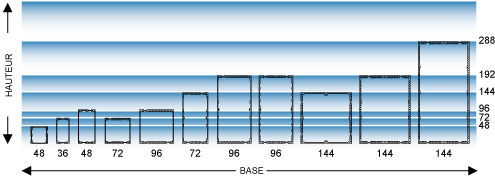

Info	Format DIN en mm	Code Format	Longueur standard du corps d'aluminium		Longueurs des emballages standards
	48 x 48	048048	119	-	160	-
	36 x 72	036072	80	105	-	-
	48 x 96	048096	124	179	160	215
	72 x 72	072072	114	139	150	175
	96 x 96	096096	94	124	130	160
	72 x 144	072144	114	139	150	175
	96 x 192	096192	124	179	160	215
	144 x 144	144144	114	139	150	175
	144 x 192	144192	124	179	-	-
	144 x 288	144288	124	179	-	-

Toutes les parties sont en mm. À la demande on fournit des mesures hors standard du corps d'aluminium.

Toutes les parties sont en mm.

DIMENSIONS DES PANNEAUX DIN 43700

Format DIN en mm	Code Format	Dimension du Panneau à l'encastrement antérieur	Dimension du Panneau à l'encastrement postérieur
48 x 48	048048	44.8 x 44.8	42.3 x 29.9
36 x 72	036072	31.5 x 67.5	29.8 x 52
48 x 96	048096	91.7 x 43.8	73.8 x 40.3
72 x 72	072072	67.7 x 67.7	64.6 x 49.1
96 x 96	096096	90.6 x 90.6	86.6 x 71.9
72 x 144	072144	138.9 x 67	119.8 x 62.8
96 x 192	096192	187 x 90.7	168 x 86.5
144 x 144	144144	139.2 x 139.2	134.9 x 116.2
144 x 192	144192	185.4 x 137.7	159.5 x 131.9
144 x 288	144288	280.7 x 137.3	259.5 x 131.2

CADRE ANTÉRIEUR ET GABARIT DE CREVAISON

Cadre antérieur

Gabarit de crevaison

ACCESSOIRES SPÉCIAUX POUR LES RÉCIPIENTS
